Raccordement électrique salle de bain : comment brancher un miroir lumineux sans s’électrocuter ?

Vous venez de dénicher le miroir lumineux parfait pour votre salle de bain parisienne en pleine rénovation. L’enthousiasme est là, mais une question angoissante surgit : comment le brancher sans transformer cette pièce d’eau en piège mortel ? La proximité de l’eau et de l’électricité est la hantise de tout bricoleur. On vous a sûrement déjà dit de « faire attention aux volumes » ou de « respecter la norme », mais ces conseils, bien que justes, restent souvent abstraits et ne suffisent pas à garantir une sécurité absolue.

L’erreur commune est de voir la norme NF C 15-100 comme une simple liste de contraintes à cocher. On vérifie un indice de protection, on mesure une distance et on pense être en sécurité. Pourtant, dans le bâti ancien, notamment à Paris, où les tuyauteries en cuivre et les murs imprévisibles sont légion, une approche purement administrative est dangereuse. La véritable sécurité ne vient pas de l’application aveugle d’une règle, mais de la compréhension de la logique de protection qui la sous-tend.

Cet article adopte une perspective différente. Nous n’allons pas seulement vous lister les règles ; nous allons vous faire penser comme un électricien. L’objectif est de vous armer d’un schéma mental infaillible pour analyser chaque situation, anticiper les risques spécifiques à votre logement et construire une véritable chaîne de sécurité, du tableau électrique jusqu’à l’ampoule de votre miroir. Vous apprendrez pourquoi un type de différentiel est obligatoire pour votre lave-linge, pourquoi vos tuyaux doivent être reliés à la terre et quelle est la seule méthode de connexion fiable en milieu humide. C’est en maîtrisant ces principes fondamentaux que vous assurerez une protection totale pour vous et votre famille.

Pour naviguer avec précision dans les méandres de la sécurité électrique en salle de bain, ce guide est structuré pour vous apporter des réponses claires, étape par étape. Voici les points essentiels que nous allons aborder pour garantir une installation sans faille.

IP44 ou IP65 : quel indice choisir pour un luminaire au-dessus du lavabo ?

Le premier réflexe lors du choix d’un luminaire de salle de bain est de regarder son indice de protection (IP). Cet indice n’est pas un argument marketing, c’est le premier maillon de votre chaîne de sécurité. Il se compose de deux chiffres : le premier indique la protection contre les corps solides (poussière) et le second, le plus crucial ici, la protection contre les liquides. Pour un miroir lumineux placé au-dessus d’un lavabo, vous êtes dans ce que la norme nomme le « volume 2 ». Dans cette zone, un indice IPx4 est le minimum réglementaire absolu. Cela signifie que l’appareil est protégé contre les projections d’eau venant de toutes les directions.

Un indice IP44 est donc parfaitement suffisant et adapté pour cette application. Opter pour un indice supérieur comme l’IP65 (protection contre les jets d’eau puissants) n’est pas une erreur, mais c’est souvent surdimensionné et plus coûteux. La logique de protection est simple : on adapte la défense au niveau de la menace. Les projections d’eau d’un lavabo ne sont pas des jets à haute pression comme dans une douche. En revanche, pour des appliques vintage de classe I (qui ne possèdent pas de double isolation), la norme est formelle : elles doivent impérativement être reliées à la terre et être a minima IPX4 si elles sont installées en volume 2.

Le tableau suivant résume les différences clés pour vous aider à faire un choix éclairé, sans surpayer une protection inutile pour l’emplacement au-dessus du lavabo.

Pourquoi relier les tuyaux métalliques à la terre est obligatoire dans la salle de bain ?

C’est l’un des points les plus souvent négligés par les rénovateurs amateurs, et pourtant l’un des plus critiques : la liaison équipotentielle. Dans un appartement parisien ancien, il est très courant que les tuyauteries d’eau chaude, d’eau froide et de chauffage soient en cuivre ou en plomb. Ces matériaux sont d’excellents conducteurs d’électricité. La logique de protection ici est d’une importance capitale : en cas de défaut d’un appareil électrique (un fil dénudé touchant une partie métallique, par exemple), ce courant de fuite pourrait se propager à toute la tuyauterie. Si vous touchez simultanément le robinet et le sol humide, votre corps devient le chemin le plus court pour que ce courant rejoigne la terre. C’est l’électrocution.

La liaison équipotentielle supplémentaire (LES) a pour rôle d’empêcher ce scénario catastrophe. Elle consiste à relier entre eux tous les éléments métalliques de la pièce (tuyaux, huisseries de porte métalliques, baignoire en fonte…) et de les connecter à la prise de terre générale de l’installation via un fil de couleur vert/jaune. Ainsi, tous ces éléments sont mis « au même potentiel » (la terre). Si un courant de fuite apparaît, il est immédiatement évacué vers la terre, ce qui provoque le déclenchement instantané de votre disjoncteur différentiel 30mA, coupant l’alimentation bien avant que vous ne puissiez être en danger.

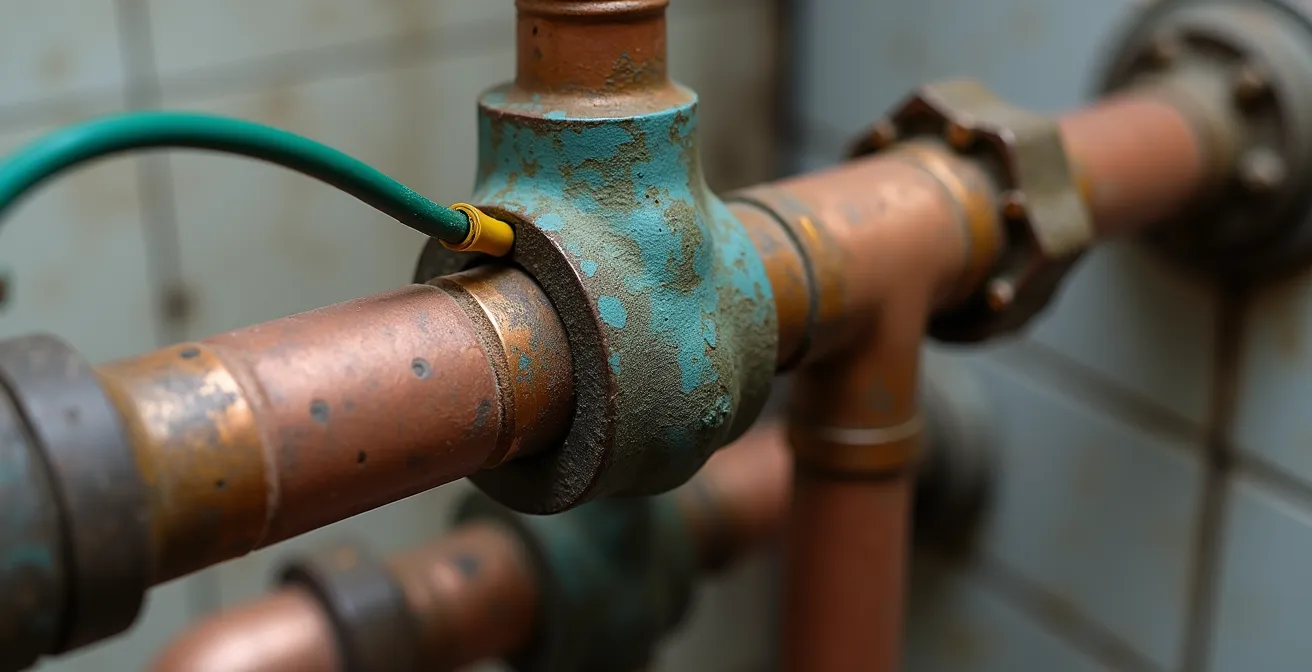

Comme le montre cette image, la connexion doit être mécanique et robuste, assurant une continuité électrique parfaite. Le but est de garantir une résistance électrique quasi nulle entre tous les éléments. La norme NF C 15-100 est très claire à ce sujet, comme le rappelle ce guide de Schneider Electric :

La liaison équipotentielle supplémentaire doit raccorder à la terre toutes les parties métalliques et éléments conducteurs de salle de bain par des soudures ou fixations.

– Norme NF C 15-100, Guide Schneider Electric sur les normes électriques

30mA type AC ou type A : quelle protection pour le circuit lave-linge ?

Au cœur de votre tableau électrique se trouve le gardien de votre sécurité : l’interrupteur différentiel 30mA. Son rôle est de comparer en permanence le courant qui entre dans un circuit et celui qui en sort. S’il détecte une différence de plus de 30 milliampères (signe d’un courant de fuite vers la terre, par exemple à travers un corps humain), il coupe l’alimentation en une fraction de seconde. Cependant, tous les différentiels ne sont pas égaux. Il en existe principalement deux types : le Type AC et le Type A.

Le Type AC ne détecte que les courants de fuite de forme alternative sinusoïdale, typiques des circuits d’éclairage ou de chauffage classiques. Le Type A, lui, est plus évolué : il détecte aussi les courants de fuite alternatifs qui comportent une composante continue. Ces composantes sont générées par les circuits électroniques (redresseurs, variateurs) présents dans la plupart des appareils électroménagers modernes comme les lave-linge, les sèche-linge ou les plaques à induction. Utiliser un différentiel de type AC sur un circuit de lave-linge est une erreur grave : la composante continue peut « aveugler » le différentiel AC et l’empêcher de déclencher, même en cas de défaut dangereux.

C’est pourquoi la norme est formelle et ne laisse place à aucune interprétation. Comme le rappelle Legrand, il y a une obligation réglementaire claire : 100% des circuits lave-linge doivent être protégés par un différentiel de Type A depuis l’amendement 5 de la norme en 2015. Ce n’est pas une option, c’est une exigence absolue pour construire une chaîne de sécurité efficace.

Ce tableau vous aidera à visualiser la différence fondamentale et à comprendre pourquoi le Type A est indispensable pour vos appareils électroménagers.

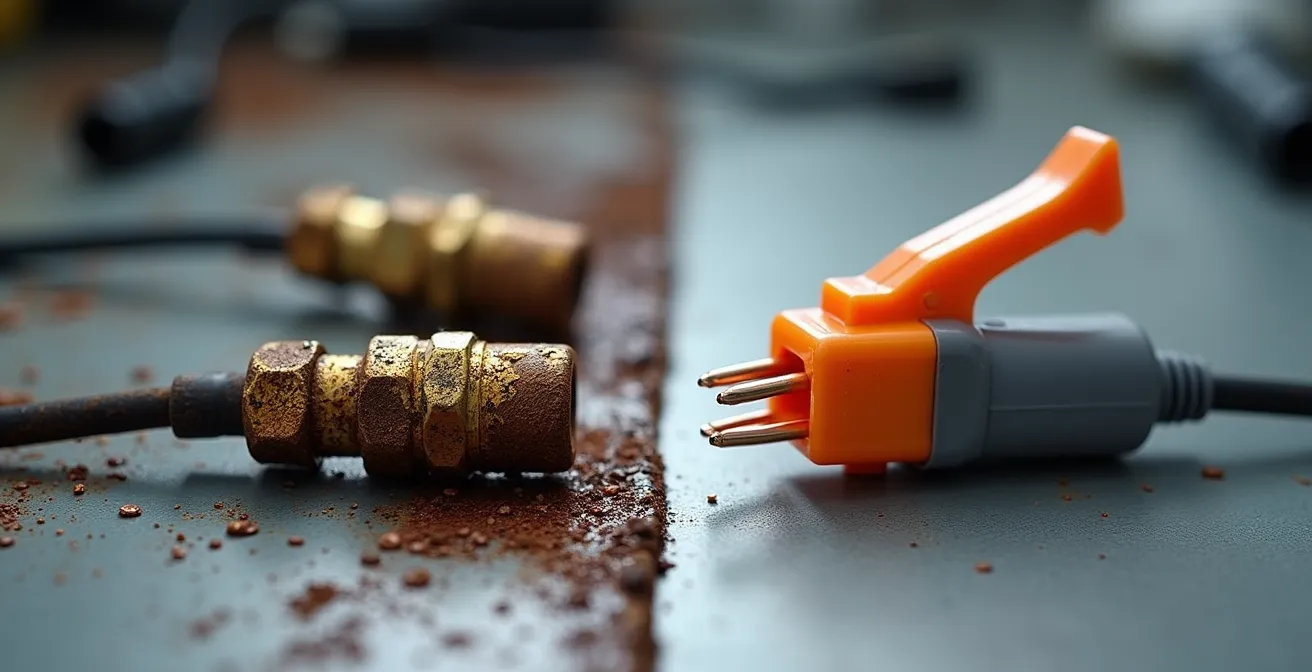

L’erreur d’utiliser des dominos classiques (sucre) dans une boîte de dérivation humide

Dans l’électricité, les détails font toute la différence entre une installation fiable pour 30 ans et une source de pannes et de dangers. Le raccordement des fils dans une boîte de dérivation est l’un de ces détails critiques, surtout en salle de bain. L’erreur la plus répandue, souvent par habitude ou pour économiser quelques centimes, est d’utiliser des borniers à vis classiques, aussi appelés « dominos » ou « sucres ». Si cette solution peut être acceptable dans un environnement parfaitement sec, elle devient une véritable bombe à retardement en milieu humide.

La logique de protection est implacable : l’humidité ambiante et la condensation vont inévitablement s’infiltrer dans la boîte de dérivation. Au contact des parties métalliques du domino (la vis et la cage en laiton), un processus de corrosion et d’oxydation va s’enclencher. Avec le temps, cette corrosion va dégrader la qualité de la connexion, créant des points de chauffe qui peuvent aller jusqu’à l’incendie. De plus, une connexion défaillante peut créer des arcs électriques et des courants de fuite, mettant en péril toute votre chaîne de sécurité.

La solution professionnelle, fiable et aujourd’hui universellement reconnue est l’utilisation de connecteurs automatiques à levier, de type Wago. Ces connecteurs maintiennent une pression constante sur le conducteur grâce à un ressort, insensible aux vibrations et aux variations de température. Leurs contacts sont protégés de l’oxydation et garantissent une connexion parfaite sur le long terme. Le conseil d’un professionnel parisien est sans appel et illustre parfaitement l’enjeu :

N’utilisez que des connecteurs à levier type Wago 221. Ils coûtent 50 centimes pièce chez Rexel ou CEF à Paris et vous achètent une tranquillité d’esprit inestimable.

– Conseil d’électricien professionnel parisien, Guide pratique installation électrique

Quand utiliser une sortie de câble étanche plutôt qu’une prise classique

Une autre question fréquente lors de l’aménagement électrique d’une salle de bain est le choix entre une prise de courant classique et une sortie de câble. La règle est dictée par la nature de l’appareil que vous souhaitez alimenter. La norme NF C 15-100 établit une distinction claire pour garantir la sécurité : les appareils mobiles et les appareils fixes ne sont pas traités de la même manière.

Une prise de courant est conçue pour brancher et débrancher fréquemment des appareils mobiles, comme un sèche-cheveux ou un rasoir électrique. Pour cette raison, leur installation est très réglementée et interdite dans les volumes 0, 1 et 2. Elles ne sont autorisées que « hors volume », c’est-à-dire à plus de 60 cm de votre baignoire ou douche. À l’inverse, une sortie de câble est destinée à l’alimentation d’un appareil fixe, qui n’est pas censé être déplacé. C’est le cas pour un miroir lumineux, un radiateur sèche-serviettes ou un chauffe-eau. La connexion est permanente et protégée à l’intérieur du boîtier, ce qui offre un niveau de sécurité bien supérieur à une fiche exposée à l’air libre.

L’utilisation d’une sortie de câble est donc obligatoire pour tous les équipements fixes. Dans le cas spécifique d’un sèche-serviettes, les règles sont encore plus strictes. Comme le précise une étude de cas sur les erreurs fréquentes, les sèche-serviettes électriques ne sont pas autorisés dans les volumes 0 et 1. Ils peuvent être installés dans le volume 2, mais uniquement s’ils sont de Classe II (double isolation) et raccordés via une sortie de câble, le tout étant protégé par un différentiel 30mA.

Pour vous aider à décider, voici les cas de figure principaux :

• Si l’appareil est fixe (miroir, radiateur, sèche-serviettes, VMC) : Sortie de câble obligatoire.
• Si l’appareil est mobile (sèche-cheveux, rasoir) : Prise de courant classique, installée impérativement hors volumes.
• Si un appareil fixe se trouve dans le volume 2 : Sortie de câble obligatoire, et l’appareil doit être de Classe II ou alimenté en Très Basse Tension de Sécurité (TBTS 12V).
• Si l’appareil est puissant (plus de 3680W, comme un chauffe-eau) : Sortie de câble dédiée sur un circuit spécialisé.

Volume 2 et 3 : quelles normes pour les spots au-dessus de la douche ?

L’éclairage au-dessus d’une douche ou d’une baignoire est une demande courante pour le confort, mais c’est aussi la zone la plus critique en termes de sécurité électrique. Ici, la compréhension des volumes 1 et 2 est essentielle. Le volume 1 est le cylindre vertical situé juste au-dessus du receveur de douche ou de la baignoire. La norme NF C 15-100 actualisée stipule que la hauteur de ce volume s’étend jusqu’à 2,25 mètres au-dessus du fond du receveur ou de la baignoire. Dans ce volume 1, les exigences sont maximales.

Seuls les appareils d’éclairage alimentés en Très Basse Tension de Sécurité (TBTS) 12V sont autorisés, et ils doivent présenter un indice de protection IPX5 minimum (protection contre les jets d’eau). Le transformateur qui convertit le 230V en 12V doit, quant à lui, être obligatoirement placé en dehors de tous les volumes (0, 1 et 2). Au-delà de ce périmètre de 2,25 m de haut, ou à plus de 60 cm horizontalement, on entre dans le volume 2 puis « hors volume ». Notez que depuis 2015, le « volume 3 » n’existe plus et a été absorbé par la zone « hors volume », simplifiant la réglementation.

Dans le volume 2, les règles s’assouplissent légèrement. Vous pouvez installer des luminaires alimentés en 230V, à condition qu’ils soient de Classe II (double isolation) et protégés par un différentiel 30mA. L’indice de protection minimum requis dans ce volume est IPX4 (protection contre les projections d’eau). Ce tableau synthétise les exigences à respecter scrupuleusement pour un éclairage de douche.

Volume 0, 1, 2 et hors volume : le schéma mental pour ne jamais se tromper

Les volumes de la salle de bain sont la grammaire de la sécurité électrique. Plutôt que de les apprendre par cœur, il faut en comprendre la logique physique pour les visualiser instantanément dans n’importe quelle configuration de pièce. C’est votre schéma mental de protection. Le point de départ est toujours la source d’eau : la baignoire ou la douche.

Voici comment construire cette carte mentale :

• Le Volume 0 : L’immersion. C’est l’intérieur même de la baignoire ou du receveur de douche. Le risque est total, celui d’une immersion directe. Seuls les appareils TBTS 12V avec un indice IPX7 (étanche à l’immersion) y sont tolérés.
• Le Volume 1 : La douche. Il s’agit du volume directement au-dessus de la baignoire/douche, jusqu’à une hauteur de 2,25 m. C’est la zone des jets d’eau directs. La protection doit être maximale (IPX5, TBTS 12V).
• Le Volume 2 : Les éclaboussures. C’est la zone « tampon » qui s’étend sur 60 cm autour du volume 1, et ce, sur la même hauteur de 2,25 m. Le risque ici est celui des projections et des éclaboussures. Les règles s’assouplissent un peu (IPX4, 230V Classe II autorisé). Pour le mesurer précisément, partez du bord extérieur de votre baignoire ou douche et tirez un trait à 60 cm au sol.
• Le « Hors Volume » : Le reste de la pièce. Tout ce qui se trouve au-delà du volume 2 est considéré comme « hors volume ». Les risques d’exposition directe à l’eau sont faibles, les règles redeviennent donc celles d’une pièce classique, même si la prudence reste de mise. C’est ici que les prises de courant sont autorisées.

Une question fréquente concerne les salles de bain atypiques, comme les pièces mansardées. La règle s’adapte : si le plafond est plus bas que 2,25 m, les volumes 1 et 2 s’arrêtent simplement au plafond. Pour vous aider à matérialiser ces zones, n’hésitez pas à utiliser du ruban de masquage au sol et sur les murs pendant votre phase de planification. C’est une astuce simple mais très efficace pour ne commettre aucune erreur d’appréciation.

Norme NF C 15-100 salle de bain : les 3 règles d’or que tout rénovateur doit connaître par cœur

Au-delà des détails techniques, respecter la norme NF C 15-100 dans votre salle de bain est un enjeu qui dépasse la simple conformité. C’est un investissement dans votre sécurité, votre patrimoine et votre tranquillité d’esprit. Si vous ne deviez retenir que trois principes fondamentaux de cette démarche, ce seraient les suivants.

Règle n°1 : La hiérarchie des protections est absolue. Votre chaîne de sécurité doit être sans faille. Tout part du tableau électrique, avec un interrupteur différentiel 30mA (de type A pour les machines) qui protège l’ensemble du circuit. Ensuite, chaque appareil et chaque connexion doit respecter les règles de son volume (IP, classe, type de raccordement). Enfin, la liaison équipotentielle agit comme le filet de sécurité ultime, reliant toutes les masses métalliques. Un seul maillon manquant, et toute la chaîne est compromise.

Règle n°2 : Le doute n’est pas permis. En électricité, et plus encore en milieu humide, il n’y a pas de place pour l' »à-peu-près ». Un fil mal serré, un indice IP inadapté, une sortie de câble remplacée par une prise… Chaque petite entorse à la règle est une porte ouverte à un accident grave. En cas de la moindre incertitude sur une mesure, un composant ou une procédure, la seule bonne décision est de s’arrêter et de consulter la documentation technique ou de faire appel à un professionnel.

Règle n°3 : La non-conformité a un coût réel. Au-delà du risque physique, une installation non conforme a des conséquences financières et juridiques directes. Lors de la revente d’un bien immobilier, le diagnostic électrique est obligatoire. Une anomalie majeure dans la salle de bain peut entraîner une négociation de 5000€ à 10000€ sur le prix de vente à Paris. Pire encore, comme le rappelle cet expert, les implications avec votre assurance sont critiques :

En cas de sinistre, une installation non conforme est le premier motif de refus d’indemnisation de votre assurance habitation. Le respect de la norme n’est pas une option, c’est votre protection juridique.

– Expert en diagnostic électrique, Guide rénovation électrique Paris

Pour une tranquillité d’esprit absolue et garantir que votre installation est non seulement conforme mais parfaitement sécurisée, l’étape finale la plus sage est de faire vérifier votre travail par un électricien qualifié avant toute mise sous tension. C’est le sceau final sur votre chaîne de sécurité.
